huhra

Wstawienie grzejnika i rozdzielacza

Recommended Posts

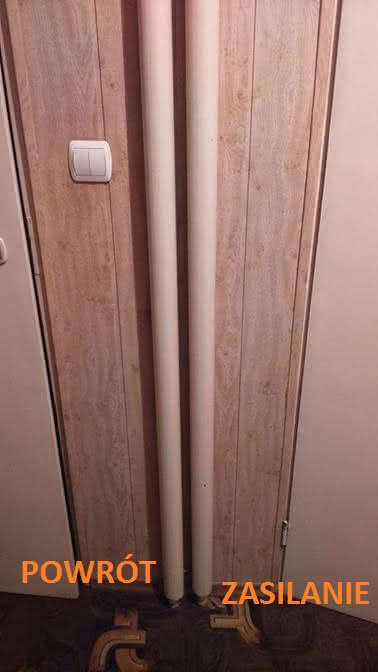

Witam. W przedpokoju zamiast grzejnika posiadam 2 rury (na foto). W miejsce rur chce wstawić rozdzielacz i grzejnik. Pytanie jak połączyć ZASILANIE, POWRÓT i RURĘ DO NACZYNIA. Czy rura do naczynia powinna być połączona z zasilaniem czy powrotem?




Udostępnij ten post


Link to postu
Udostępnij na innych stronach
W rurze wznośnej nie ma typowej cyrkulacji (zasilanie/powrót), a przepływ ciepła odbywa się jedynie w pionie dzięki konwekcji ogrzewanej wody. Nie wywoła to przepływu w poziomo ustawionym grzejniku - potrzebne będzie wyprowadzenie dodatkowej rury powrotnej.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Przeca tam jest i zasilanie i powrót (pierwsza fotka).

Pytanie jest takie, co to za instalacja - bo to co widać, jakoś nie pasuje mi do "tradycyjnych" zabezpieczeń kotła.

Chyba, że to "odpowietrzenie" jest połączone z dnem i górą zbiornika wyrównawczego.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat


Przeca tam jest i zasilanie i powrót (pierwsza fotka).

Pytanie jest takie, co to za instalacja - bo to co widać, jakoś nie pasuje mi do "tradycyjnych" zabezpieczeń kotła.

Chyba, że to "odpowietrzenie" jest połączone z dnem i górą zbiornika wyrównawczego.


A dlaczego to "odpowietrzenie" ma być połączone i z dnem i górą zbiornika wyrównawczego?

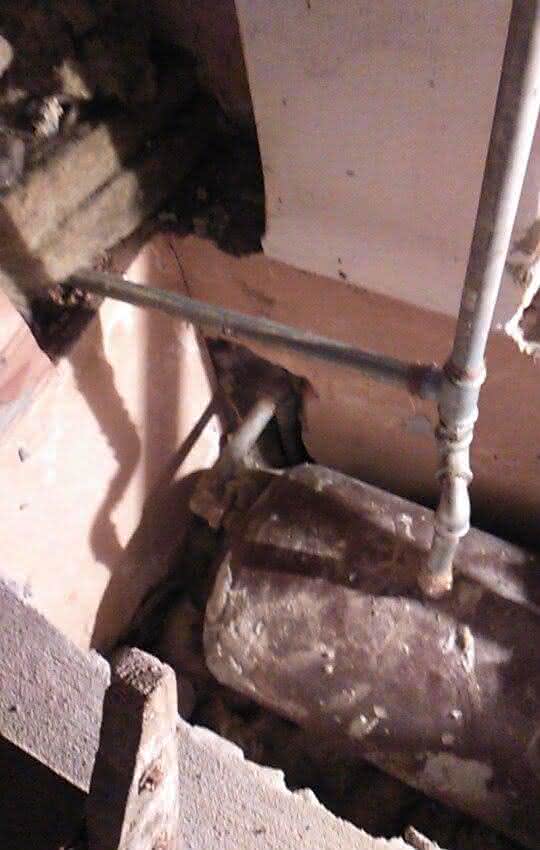

Rura która oznaczona jest (do naczynia zbiorczego) idzie przez strop na strych gdzie łączy się z rurami z pozostałych pionów i wchodzą do naczynia zbiorczego otwartego.

wygląda to tak (rura która wchodzi od lewej to właśnie ta)


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Instalacja zabytkowa i bez schematu trudno domyśleć się jak funkcjonuje. Zakładając, że przez strop przechodzi odpowietrzenie, dodatkowy grzejnik można wstawić poprzez:
  • trójnik na rurze zasilania z wyprowadzeniem na odpowietrzanie i grzejnik
  • powrót z grzejnika podłączony do odciętej rury powrotnej.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

Instalacja zabytkowa i bez schematu trudno domyśleć się jak funkcjonuje. Zakładając, że przez strop przechodzi odpowietrzenie, dodatkowy grzejnik można wstawić poprzez:

  • trójnik na rurze zasilania z wyprowadzeniem na odpowietrzanie i grzejnik
  • powrót z grzejnika podłączony do odciętej rury powrotnej.


no, sorry. nie sztuką jest zrobić nowe a wyrzucić stare. sztuką jest unowocześnić stare i żeby jeszcze działało.
trójnik nie zdaje egzaminu gdyż grzejników ma być 3 więc wyszła by piramida, dlatego koncepcja rozdzielacza
