Podłogówka a zawory zwrotne

Recommended Posts

Witam Wszystkich na forum!
Mam zagwozdkę, którą z Waszą pomocą może uda mi się rozwiązać przed zimą.
Mam piętrowy domek z pokojem nad garażem (dla mnie półpiętro). Wszystko ogrzewane podłogówką z 3 rozdzielaczami TECE flex (parter, piętro i półpiętro). Wbudowane oryginalnie pompy Hupa 15/4/130. Zasilanie ciepłem idzie z bufora, następnie (jeszcze w kotłowni) rozdziela się na 3 rurki i zasila poszczególne rozdzielacze podłogówki. Co zauważyłem... Jeśli działa tylko jeden rozdzielacz (np. na parterze) to woda jest "rozcieńczana" / w sensie schładzana pomiędzy ciepłą z bufora i (najprawdopodobniej) zwrotem z pozostałych linii. Jak zakręcę zawory przy pozostałych rozdzielaczach to na dole robi się od razu OK. Żeby wyeliminować efekt "podkradania" wody musiałem ustawić pompki na najwyższych biegach. Jestem totalnym laikiem, ale nie powinno być jakichś zaworów zwrotnych? A może sama pompka w rozdzielaczu powinna blokować obieg w drugą stronę?
Chyba nie muszę dodawać, że nie mam żadnej dokumentacji :] Zaufałem deweloperowi i tak na tym wyszedłem...
Z góry dziękuję za wszelkie porady. Edytowano przez Georgo (zobacz historię edycji)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Fajnie byłoby jakbyś naszkicował jak masz to połączone, bo do końca nie rozumiem.
Z bufora idą trzy odrębne nitki na osobne obwody?

Za pompką oczywiście powinien być zawór zwrotny.
Może być umieszczony na zasilaniu lub powrocie.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Dzięki MrTomo za błyskawiczną odpowiedź! Z tym szkicowanie to u mnie jak ze śpiewaniem... Nie wszyscy dostali tyle samo talentu... ale i tak za chwilę spróbuję.
Z bufora wychodzi jedna nitka, która po jakiś 2 metrach rozdziela się na 3 nitki i te już idą do rozdzielaczy. Podobnie jest z powrotem. Wchodzi do bufora jedną, ale wcześniej łączy się z tych trzech.
Pompka jest wbudowana w rozdzielacz/mieszacz. Jeśli dałbym te zawory na powrotach to musiałbym jednocześnie zwiększyć moc pompek? Coś mi ktoś kiedyś wspominał, że zawory zwrotne zwiększają opór (?)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

Dzięki MrTomo za błyskawiczną odpowiedź! Z tym szkicowanie to u mnie jak ze śpiewaniem... Nie wszyscy dostali tyle samo talentu... ale i tak za chwilę spróbuję.
Z bufora wychodzi jedna nitka, która po jakiś 2 metrach rozdziela się na 3 nitki i te już idą do rozdzielaczy. Podobnie jest z powrotem. Wchodzi do bufora jedną, ale wcześniej łączy się z tych trzech.
Pompka jest wbudowana w rozdzielacz/mieszacz. Jeśli dałbym te zawory na powrotach to musiałbym jednocześnie zwiększyć moc pompek? Coś mi ktoś kiedyś wspominał, że zawory zwrotne zwiększają opór (?)


Zrób zdjęcie tych rozdzielaczy z pompami, żebyśmy byli pewni, że nie masz tam zaworów zwrotnych.
Pompa sobie poradzi z takim oporem.
Być może masz tam też zawory termostatyczne.
Zobaczmy co tam masz.

Zobacz np. na ten rozdzielacz i porównaj.
Masz tutaj opisane co jest czym.


  • Lubię to 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Na pierwszy rzut oka nie widzę tu zaworu zwrotnego ale... może on być wbudowany w któryś półśrubunek.
Pewnie koledzy rzucą też okiem.
  • Lubię to 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cześć, Georgo. Zajrzałem na stronę tece. Wg mnie w twoich rozdzielaczach nie ma zaworów zwrotnych.

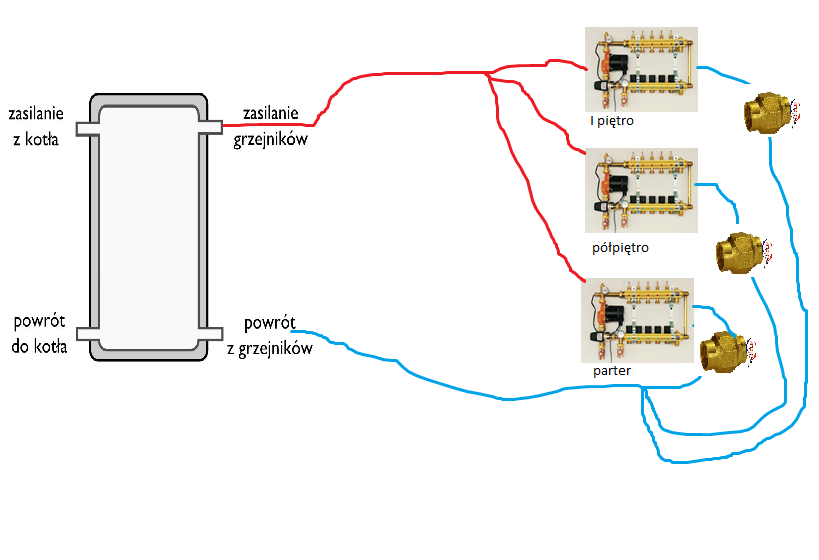

Zrobiłem sobie poglądowy rysunek twojego układu: trzy równolegle połączone zestawy tece.

Moim zdaniem powinieneś wstawić po jednym zaworze zwrotnym na każdym głównym powrocie z rozdzielacza, innymi słowy: między powrotem z rozdzielacza a miejscem łączenia z pozostałymi powrotami.

W sumie trzy zawory zwrotne.

Cytat

Coś mi ktoś kiedyś wspominał, że zawory zwrotne zwiększają opór (?)


Owszem, sądzę jednak, że taka firma jak tece uwzględniła te opory projektując rozdzielacz. Co więcej, zawory zwrotne są w instalacjach właściwie zawsze.
Żeby zmniejszyć te opory, niektórzy wydłubują z zaworu zwrotnego sprężynkę. Ja tak zrobiłem icon_smile.gif Albo, jeśli zawór będzie zamontowany poziomo, wstawiają zawór klapkowy zamiast sprężynkowego. Lekko jest droższy, ale stwarza mniejsze opory.
Powodzenia
  • Lubię to 2

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Generalnie łatwo można sprawdzić, czy jakiś zawór jest zabudowany czy nie.
Wystarczy obserwować jak zachowuje się układ.
Twoje obserwacje wskazują raczej na to, że nie ma tam tych zaworów.
Jak hydraulik będzie na miejscu to szybko to stwierdzi.
Powodzenia.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Panowie, dzięki jeszcze raz! Doceniam chęć pomocy, szczególnie w niedzielę.
Zobowiązałem się wyżej, że podejmę próbę malunku, więc załączam.
Gdyby hydraulik chciał wypaczyć nasze ustalenia, to szybciutko się z Wami podzielę.


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Przy buforze czy bojlerze zawór zwrotny jest w dobrym miejscu, natomiast co do rozdzielaczy to nie to miejsce.
Musi to być rura albo zasilająca albo powrotna tam można zamontować zawór zwrotny.

Cytat

Owszem, sądzę jednak, że taka firma jak tece uwzględniła te opory projektując rozdzielacz.


Projektując rozdzielacz tak, ale nie zapomnij że ten rozdzielacz może pracować w rożnych, różnistych instalacjach a tego już na pewno projektanci z TECE nie uwzględnili bo niby skąd mieli by to wiedzieć icon_smile.gif

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

Musi to być rura albo zasilająca albo powrotna tam można zamontować zawór zwrotny.



Troszkę się pogubiłem... Czyli jeden zawór na całość czy po jednym na rozdzielacz?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

Troszkę się pogubiłem... Czyli jeden zawór na całość czy po jednym na rozdzielacz?


Po jednym na rozdzielacz, tylko w odpowiednim miejscu icon_biggrin.gif

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

Czyli jak dam go tak, jak na poniższym rysunku, to będzie OK?
[attachment=22791:final.png]


Według mnie - tak, o to chodzi.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

Poza zaworem przydałoby się zamontować też filtr...


... na zasilaniu. icon_smile.gif
Być może filtr jest zbędny bo jest już zamontowany na wyjściu z pieca.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

... na zasilaniu. icon_smile.gif
Być może filtr jest zbędny bo jest już zamontowany na wyjściu z pieca.


Może i tak
Ja daję filtr zawsze przy każdej pompie.


ps
oczywiście na zasilaniu icon_biggrin.gif

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

Może i tak
Ja daję filtr zawsze przy każdej pompie.
oczywiście na zasilaniu icon_biggrin.gif


Tylko że chyba filtr wystarczy jeden. Więc może warto go zamontować na zasilaniu przed rozgałęzieniem na poszczególne obwody. A skoro tak, to i zawory zwrotne może warto zamontować na zasilaniu, za rozgałęzieniem.
Nie trzeba by rozbabrywać wówczas wielu punktów.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

Tylko że chyba filtr wystarczy jeden. Więc może warto go zamontować na zasilaniu przed rozgałęzieniem na poszczególne obwody. A skoro tak, to i zawory zwrotne może warto zamontować na zasilaniu, za rozgałęzieniem.
Nie trzeba by rozbabrywać wówczas wielu punktów.


Filtr jeżeli na wyjściu z pieca to wystarczyłby jeden. Natomiast co do zaworów zwrotnych to chyba jeden nie załatwi sprawy, bo chodzi w tym przypadku o pozostałe obwody które maja nie działać-odbierać ciepło gdy działa jeden.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

Witam Wszystkich na forum!
Mam zagwozdkę, którą z Waszą pomocą może uda mi się rozwiązać przed zimą.
Mam piętrowy domek z pokojem nad garażem (dla mnie półpiętro). Wszystko ogrzewane podłogówką z 3 rozdzielaczami TECE flex (parter, piętro i półpiętro). Wbudowane oryginalnie pompy Hupa 15/4/130. Zasilanie ciepłem idzie z bufora, następnie (jeszcze w kotłowni) rozdziela się na 3 rurki i zasila poszczególne rozdzielacze podłogówki. Co zauważyłem... Jeśli działa tylko jeden rozdzielacz (np. na parterze) to woda jest "rozcieńczana" / w sensie schładzana pomiędzy ciepłą z bufora i (najprawdopodobniej) zwrotem z pozostałych linii. Jak zakręcę zawory przy pozostałych rozdzielaczach to na dole robi się od razu OK. Żeby wyeliminować efekt "podkradania" wody musiałem ustawić pompki na najwyższych biegach. Jestem totalnym laikiem, ale nie powinno być jakichś zaworów zwrotnych? A może sama pompka w rozdzielaczu powinna blokować obieg w drugą stronę?
Chyba nie muszę dodawać, że nie mam żadnej dokumentacji :] Zaufałem deweloperowi i tak na tym wyszedłem...
Z góry dziękuję za wszelkie porady.


Brak jest regulacji obwodow kryzowanie (przepływomierz).

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Niestety nie zakończyła się, bo hydraulik przesunął termin już 2 razy. Ostatecznie ma przyjść w środę. Z lepszych wieści to całkowicie przychylił się do tych zaworów na powrotach i podobno nawet je już zakupił. Mam nadzieję, że z końcem tygodnia dam ostateczny i pozytywny status.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach




No to melduje końcowy sukces! Wszystkie 3 skrzynki skorygowane i (wreszcie) działa jak powinno.
Jeszcze raz dziękuję za pomoc!

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

[attachment=22919:20150930_184959.jpg]

No to melduje końcowy sukces! Wszystkie 3 skrzynki skorygowane i (wreszcie) działa jak powinno.
Jeszcze raz dziękuję za pomoc!


Nie wiem czy tak powinno być ale przeważnie zasilanie jest na górnej listwie a powrót na dolnej. U Ciebie zauważyłem że masz na odwrót, zasilanie na dole a powrót do góry. Ale jeżeli wszystko działa jak powinno to chyba dobrze jest zrobione.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Cytat

... sukces! Wszystkie 3 skrzynki skorygowane i (wreszcie) działa jak powinno.


Ale fajnie!
Pozdrowienia

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
